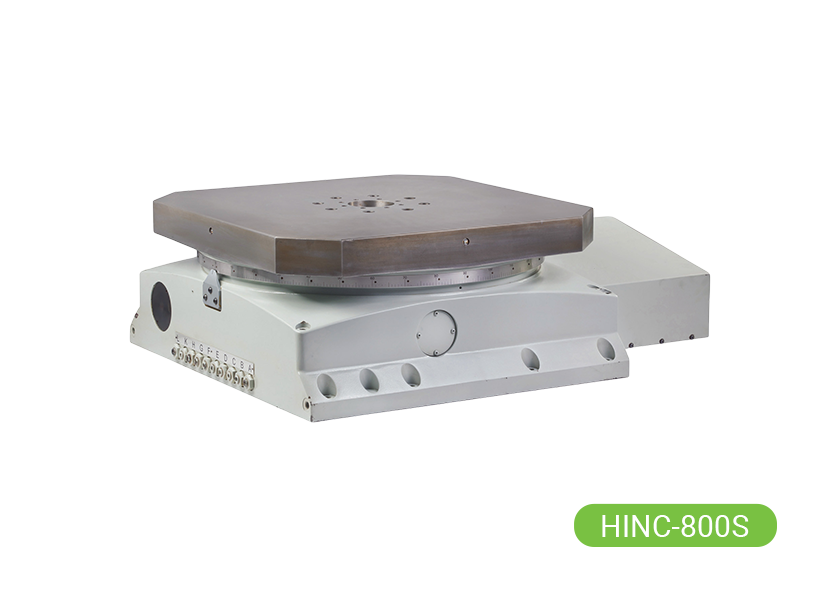

電腦數控齒式分度盤
當前位置：首頁>>產品中心>>數控齒式分度盤
采用精密三片式齒型離合盤，定位精度高，盤面不會上升。
伺服馬達驅動，齒式離合盤定位，適合多樣化的角度加工。
高齒深的復導程蝸桿組傳動，定位時間短，可正逆轉。
強力油壓齒盤鎖緊方式，適合重切削。
可與CNC搪銑床聯機成為第四軸，或搭配單軸控制器使用。
產品分類
新聞資訊

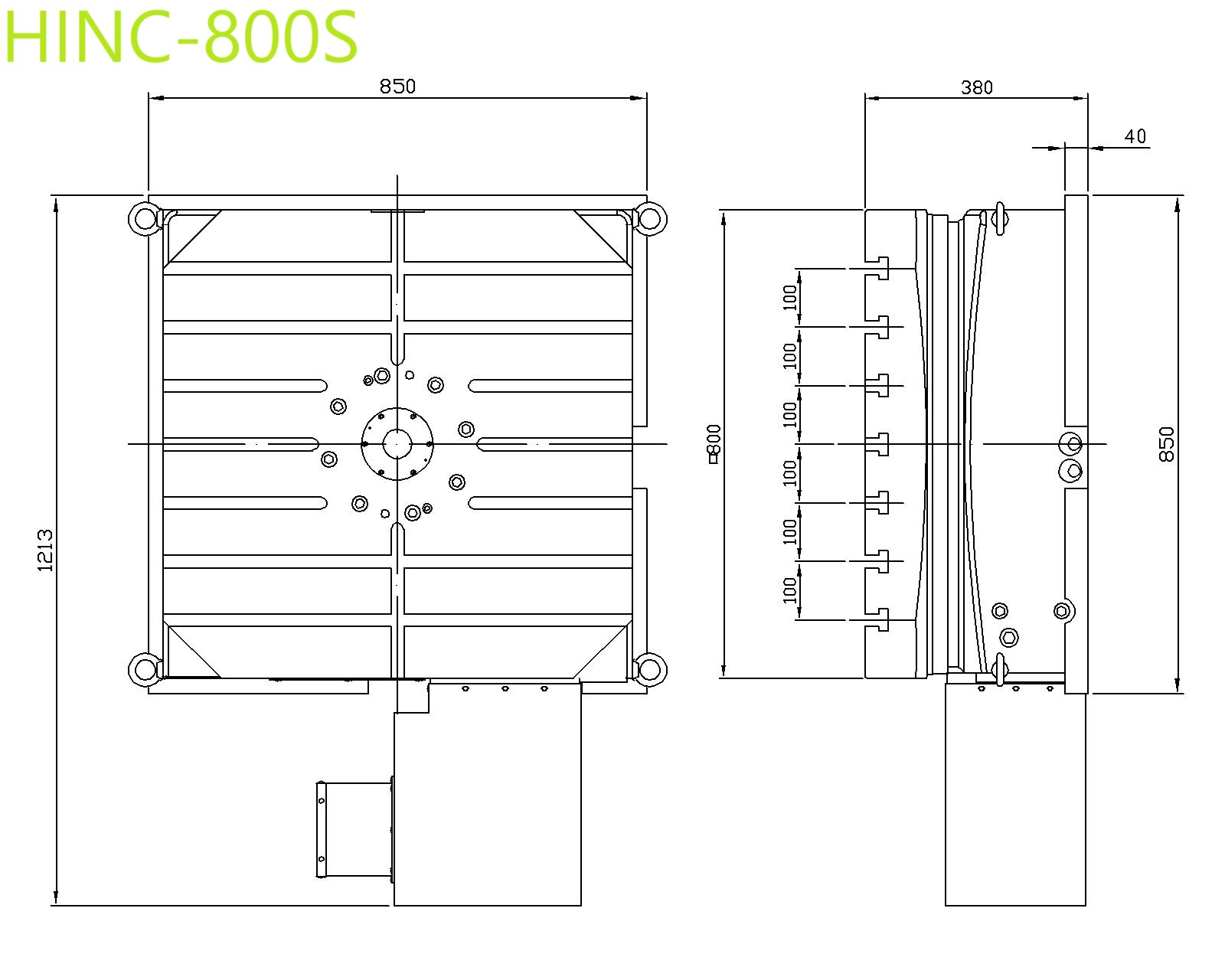

| 規格/型號 | 單位 | HINC-800S | HINC-A1000S | ||
|---|---|---|---|---|---|
| 使用方式 | 臥式 | 臥式 | |||
| 旋臺直徑 | mm | 800X800 | 1000X1000 | ||
| 工作臺高度 | mm | 380 | 400 | ||
| 中心孔直徑 | mm | ?50H7 Dep.28 | ?60H7 Dep.28 | ||
| 工作臺T型槽寬度 | mm | 22H7 | 22H7 | ||
| 分割角度 | deg. | 1° or 5° | 1° or 5° | ||
| 分度精度 | sec. | ±5" | ±5" | ||
| 重覆精度 | sec. | ±1" | ±1" | ||
| 伺服馬達 (廠牌可依需求指定) | FANUC | αiF 22 | αiF 22 | ||
| MITSUBISHI | HF/HG-354S | HF/HG-354S | |||
| SIEMENS | 1FK7101 | 1FK7101 | |||
| HEIDENHAIN | QSY155D | QSY155D | |||
| 總減速比 | 1/180 | 1/360 | |||
| 盤面更高轉速 | r.p.m | 16.6 | 5.6 | ||
| 使用壓力 (鎖緊方式) | kg/cm2 | 35 (Hyd.) | 35 (Hyd.) | ||
| 夾緊力 | N (kgf) | 51940(5300) | 51940(5300) | ||
| 容許工件載重 | 臥式安裝時 | kg | 3000 | 5000 | |
| 容許切削負載力矩 (轉盤夾緊時) | F軸向力 | N (kgf) | 94080 (9600) | 98000 (10000) | |
| FxL徑向力 | N.m (kgf.m) | 19110 (1950) | 16170 (1650) | ||
| FxL傾斜力矩 | N.m (kgf.m) | 39200 (4000) | 22638 (2310) | ||
| 旋臺重量 (不含伺服馬達) | kg | 1000 | 2000 | ||
