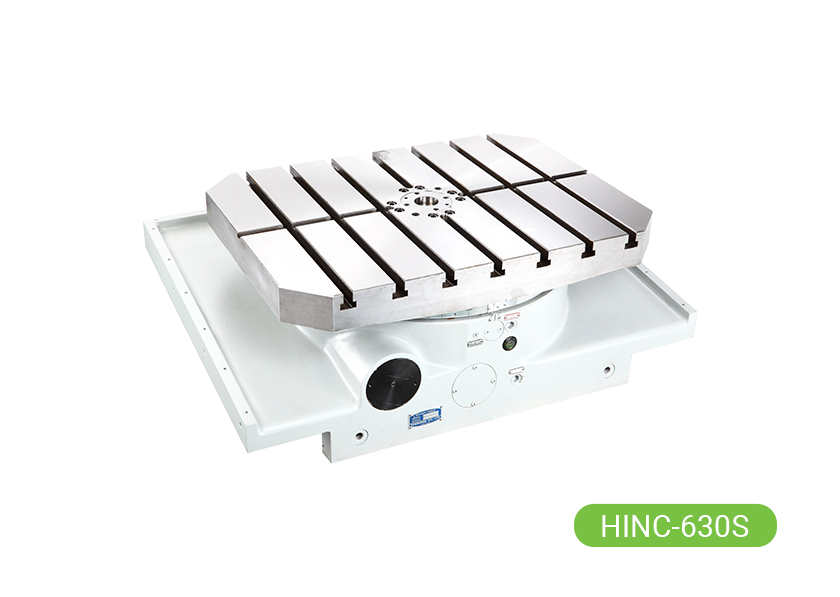

電腦數控齒式分度盤
當前位置：首頁>>產品中心>>數控齒式分度盤
采用精密三片式齒型離合盤，定位精度高，盤面不會上升。
伺服馬達驅動，齒式離合盤定位，適合多樣化的角度加工。
高齒深的復導程蝸桿組傳動，定位時間短，可正逆轉。
強力油壓齒盤鎖緊方式，適合重切削。
可與CNC搪銑床聯機成為第四軸，或搭配單軸控制器使用。
產品分類
新聞資訊
熱門搜索

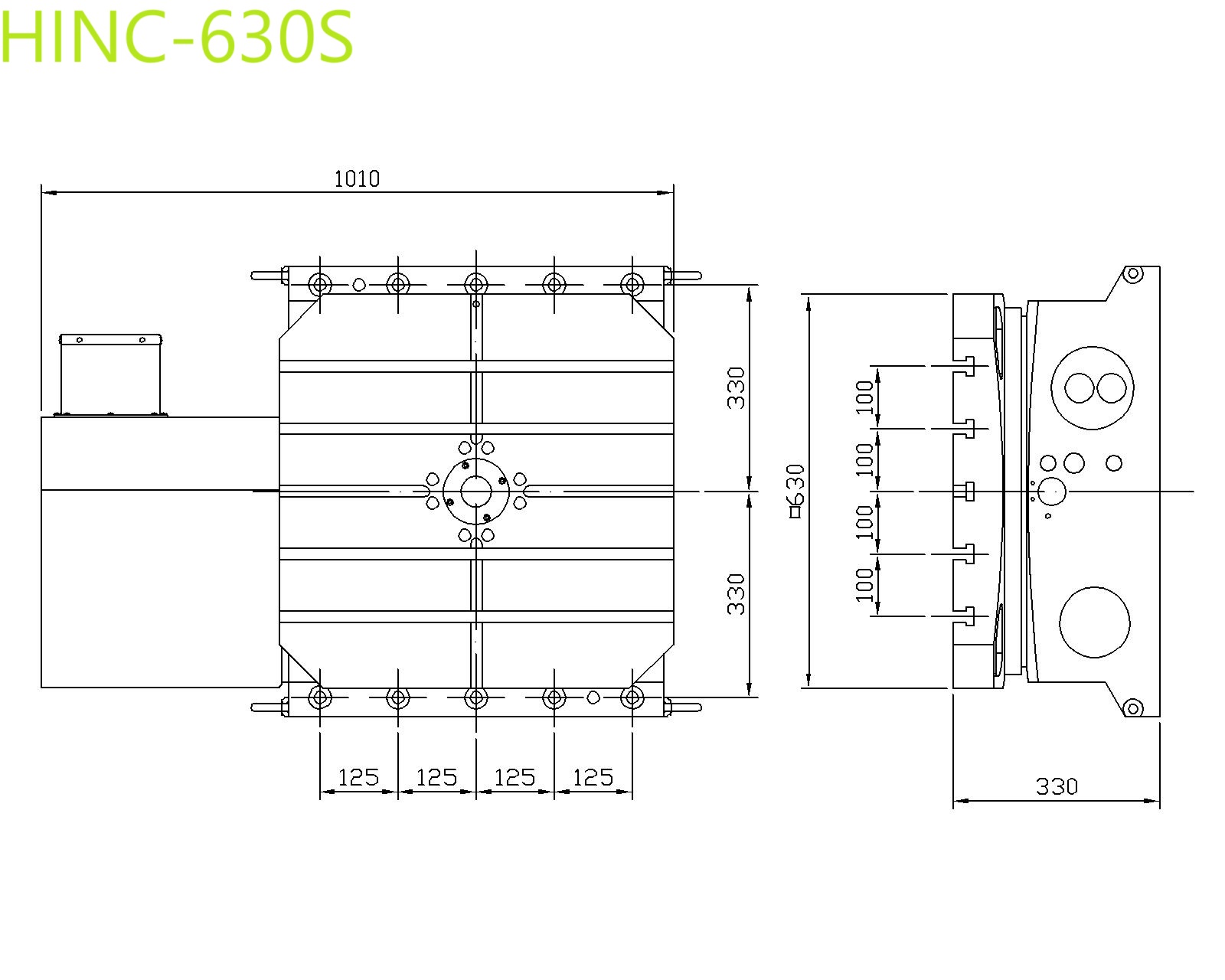

| 規格/型號 | 單位 | HINC-400S | HINC-A500S | HINC-630S | ||
|---|---|---|---|---|---|---|
| 使用方式 | 臥式 | 臥式 | 臥式 | |||
| 旋臺直徑 | mm | 400X400 | 500X500 | 630X630 | ||
| 工作臺高度 | mm | 280 | 290 | 330 | ||
| 中心孔直徑 | mm | ?120H7 Dep.15 | ?120H7 Dep.15 | ?50H7 Dep.15 | ||
| 工作臺T型槽寬度 | mm | 18H7 | 18H7 | 18H7 | ||
| 分割角度 | deg. | 1° or 5° | 1° or 5° | 1° or 5° | ||
| 分度精度 | sec. | ±5" | ±5" | ±5" | ||
| 重覆精度 | sec. | ±1" | ±1" | ±1" | ||
| 伺服馬達 (廠牌可依需求指定) | FANUC | αiF 12 | αiF 12 | αiF 12 | ||
| MITSUBISHI | HF/HG-204S | HF/HG-204S | HF/HG-204S | |||
| SIEMENS | 1FK7083 | 1FK7083 | 1FK7083 | |||
| HEIDENHAIN | QSY155B | QSY155B | QSY155B | |||
| 總減速比 | 1/120 | 1/180 | 1/180 | |||
| 盤面更高轉速 | r.p.m | 25 | 16.6 | 16.6 | ||
| 使用壓力 (鎖緊方式) | kg/cm2 | 35 (Hyd.) | 35 (Hyd.) | 35 (Hyd.) | ||
| 夾緊力 | N (kgf) | 4900(500) | 6370(650) | 33320(3400) | ||
| 容許工件載重 | 臥式安裝時 | kg | 500 | 700 | 2500 | |
| 容許切削負載力矩 (轉盤夾緊時) | F軸向力 | N (kgf) | 30000 (3060) | 40000 (4080) | 55000 (5612) | |
| FxL徑向力 | N.m (kgf.m) | 4900 (500) | 6370 (650) | 8232 (840) | ||
| FxL傾斜力矩 | N.m (kgf.m) | 5390 (550) | 6370 (650) | 19404 (1980) | ||
| 旋臺重量 (不含伺服馬達) | kg | - | - | 800 | ||
