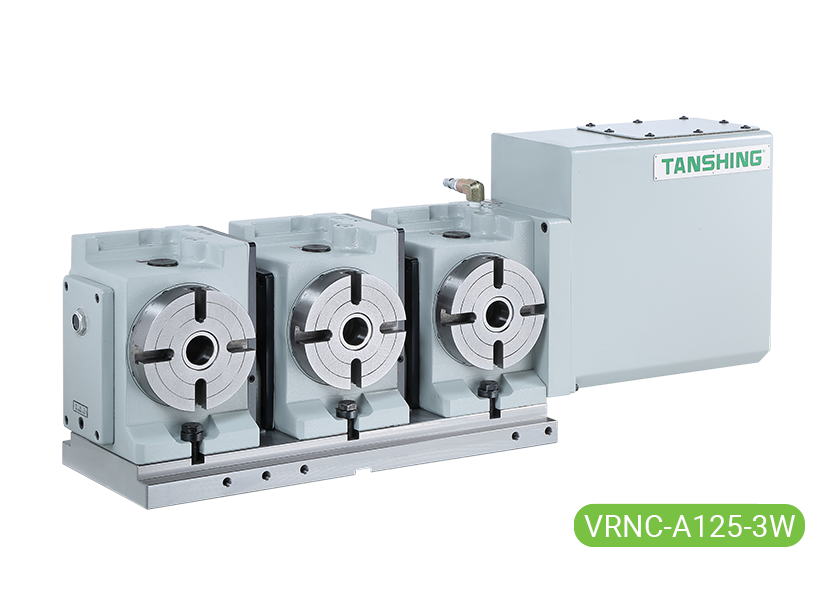

規格/型號			單位	VRNC-A125-2W                      VRNC-A125A-F-2W	VRNC-A125-3W                      VRNC-A125A-F-3W	VRNC-170-2W	VRNC-170-3W	VRNC-210-2W	VRNC-210-3W
旋臺直徑			mm	?125		?170		?210
中心高度	立式位置		mm	150		180		205
中心孔直徑			mm	?30H7		?35H7		?45H7
貫穿孔徑			mm	?30		?35		?45
工作臺T型槽寬度			mm	12H7		12H7		12H7
導塊寬度			mm	14h7		18h7		18h7
小設定單位			deg.	0.001°		0.001°		0.001°
分度精度			sec.	40"		20"		20"
重覆精度			sec.	4"		4"		4"
伺服馬達 (廠牌可依需求指定)	FANUC			αiF 4		αiF 8		αiF 8
	MITSUBISHI			HF/HG-104S		HF/HG-154S		HF/HG-154S
	SIEMENS			1FK7063		1FK7063		1FK7063
	HEIDENHAIN			QSY116E		QSY116J		QSY116J
總減速比				1/90		1/90		1/90
盤面更高轉速			r.p.m	44.4		33.3		33.3
容許旋轉扭矩			N.m (kgf.m)	83.3(8.5)		147(15)		147(15)
使用壓力(鎖緊方式)			kg/cm2	5 (Pne.)		5 (Pne.)		5 (Pne.)
夾緊扭矩			N.m (kgf.m)	78.4(8)		78.4(8)		156.8(16)
容許工件載重	立式安裝時		kg	46x2=92	26x3=78	67X2=134	34X3=102	65X2=130	30X3=90
	使用尾座時		kg	92	78	134	102	130	90
容許切削負載力矩 (轉盤夾緊時)	F軸向力		N (kgf)	12000(1224)		14000(1428)		14000(1428)
	FxL徑向力		N.m (kgf.m)	78.4(8)		78.4(8)		156.8(16)
	FxL傾斜力矩		N.m (kgf.m)	450(45.9)		1020(104)		1020(104)
容許負載慣性矩	J=W.D2/8		kg.m2 (kg.cm.sec2)	0.09   (0.92)	0.05 (0.5)	0.24(2.47)	0.123 (1.25)	0.36 (3.66)	0.165 (1.69)
旋臺重量(不含伺服馬達)			kg	88	128	137	210	153	234
