自動交換工作臺800S
當前位置：首頁>>產品中心>>自動交換臺/轉臺
離合齒式定位，定位精準。
工作臺夾持有定位錐及滾輪壓板形式。
配合APC，工作臺可自動交換。
小分度角度1°。
通過至少72小時精度測試。
依DIN，ISO標準設計。
產品分類
新聞資訊

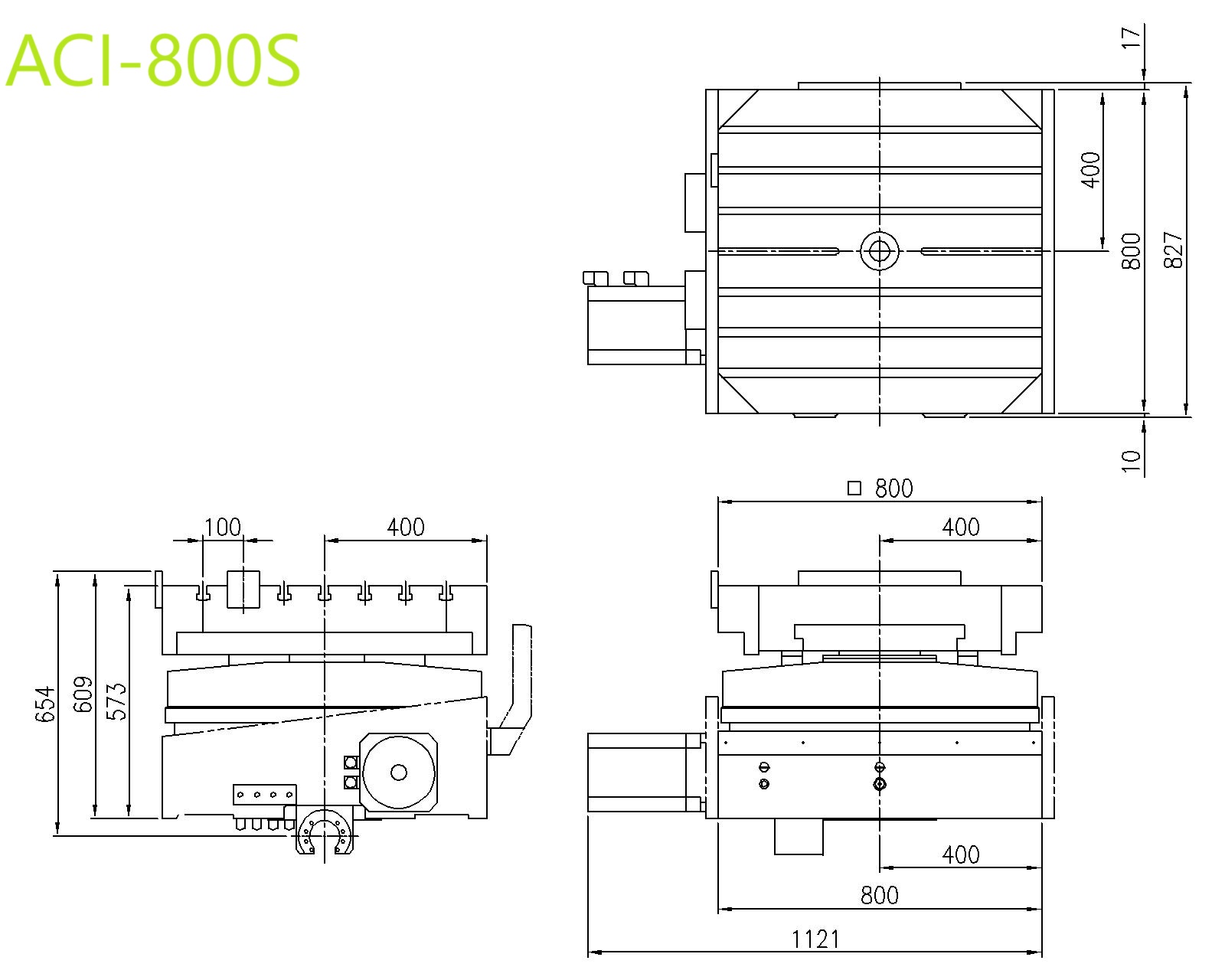

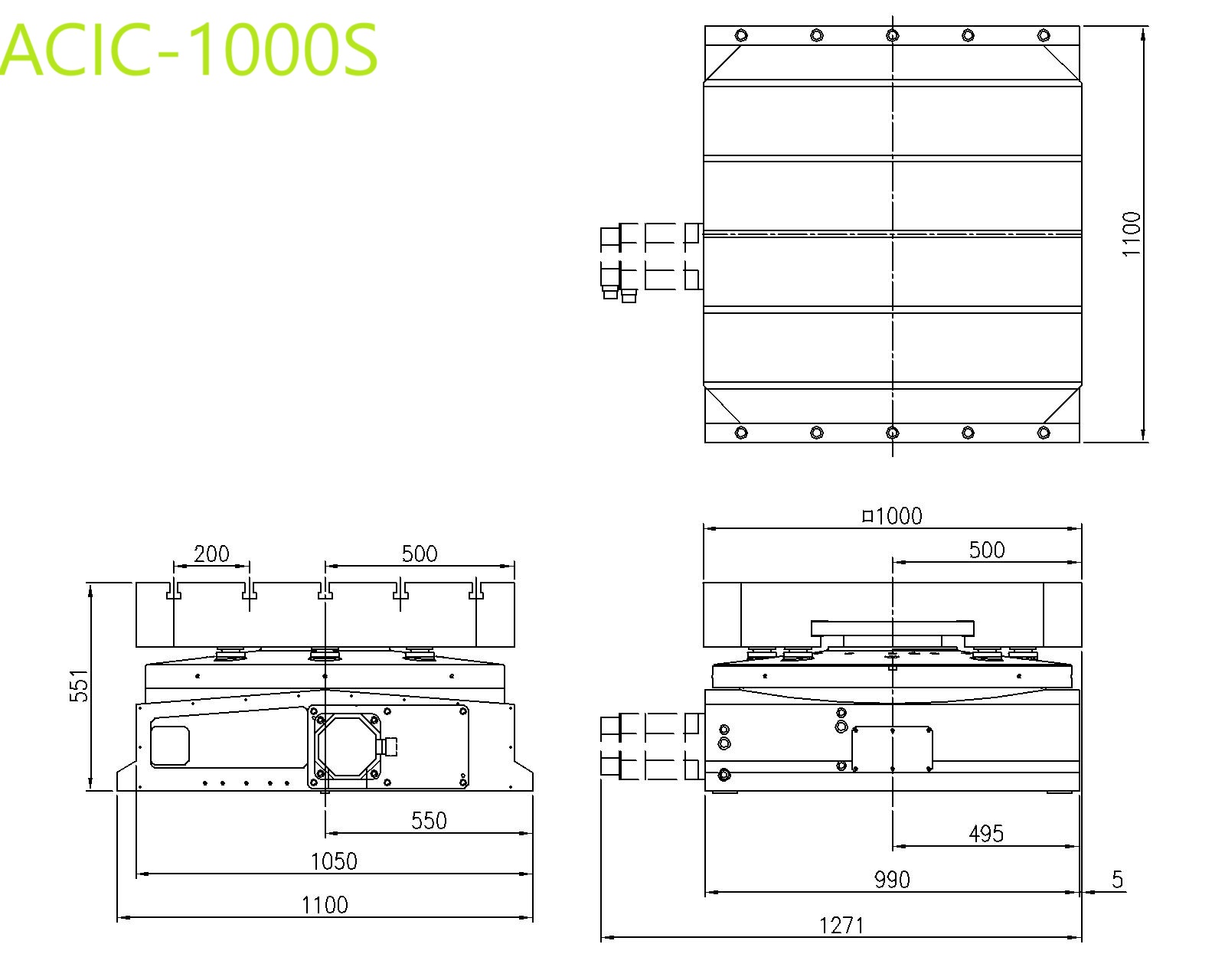

| 規格/型號 | 單位 | ACIC-800S | ACIC-1000S | ||
|---|---|---|---|---|---|
| 托盤夾持形式 | 滾輪壓板 | 滾輪壓板 | |||
| 齒式定位分割角度 | deg. | 1° | 1° | ||
| 旋臺尺寸 | mm | 800x800 | 1000x1000 | ||
| 總高度 | mm | 500 | 551 | ||
| 中心孔直徑 | mm | ?50H7 | － | ||
| 工作臺T型槽寬 / 螺絲孔 | mm | 18H7 | 22H7 | ||
| 分割精度 | sec. | ±5" | ±5" | ||
| 重覆精度 | sec. | ±1" | ±2" | ||
| 剎車使用壓力 | kg/cm2 | 35 | 35 | ||
| 剎車鎖緊扭力 | N (kgf) | 58800(6000) | 117600(12000) | ||
| 工作臺下拉使用扭力 | kg/cm2 | 35 | 35 | ||
| 工作臺下拉鎖緊力 | N (kgf) | 364560(3750) | 364560(3750) | ||
| 容許旋轉扭矩 | N.m (kgf.m) | 7252(740) | 9310(950) | ||
| 伺服馬達 (廠牌可依需求指定) | FANUC | αiF 22 | αiF 22 | ||
| MITSUBISHI | HF/HG-354S | HF/HG-354S | |||
| SIEMENS | 1FK7101 | 1FK7101 | |||
| HEIDENHAIN | QSY155D | QSY155D | |||
| 總減速比 | 1/180 | 1/360 | |||
| 盤面更高轉數 | r.p.m | 16.6 | 8.33 | ||
| 容許工件載重 | 臥式安裝時 | kg | 2000 | 3000 | |
| 容許切削負載力矩 (轉盤夾緊時) | F 軸向力 | N (kgf) | 88200(9000) | 98000(10000) | |
| FxL徑向力 | N.m (kgf.m) | 11858(1210) | 16170(1650) | ||
| FxL傾斜力矩 | N.m (kgf.m) | 17150(1750) | 33638(2310) | ||
| 容許負載慣性矩 | J=W.D2/8 | kg.m2 (kg.cm.sec2 ) | 160(1633) | 375(3827) | |
| 旋臺重量 (不含伺服馬達) | kg | 1450 | 2600 | ||
