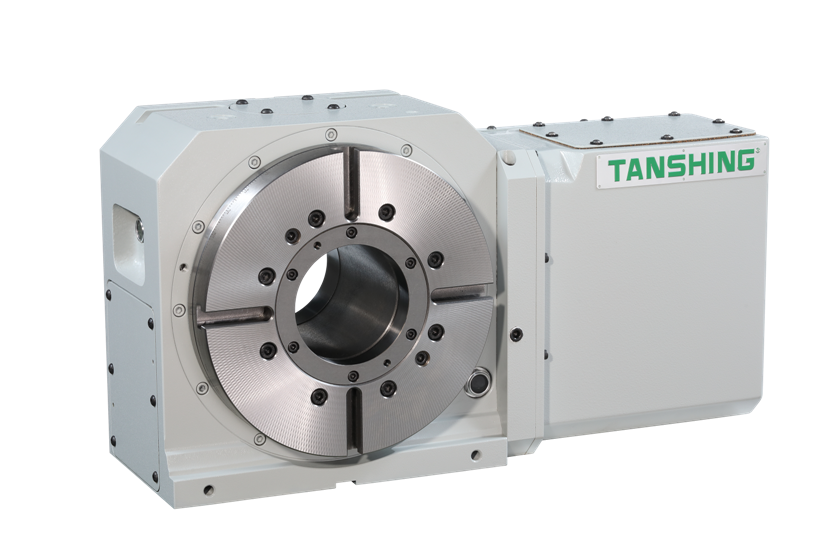

電腦數控分度盤

旋轉臺直徑?255、?320、?400、?500mm。

馬達安裝在右邊（立、臥兩用）。

獨特高齒深的復導程蝸桿傳動。

全圓周油壓鎖緊系統。

大孔徑旋轉工作臺。

基礎信息

產品型號

BRNC-255A ? 320A ? 40A ? 500

機器類型

大孔徑型

資料下載

瀏覽次數

315

產品分類

PRODUCT CLASSIFICATION

新聞資訊

NEWS

熱門搜索

HOTS

詳細介紹

規格/型號		單位	BRNC-255A	BRNC-320A	BRNC-40A	BRNC-500
旋臺直徑		mm	?255	?320	?400	?500
工作臺高度	臥式位置	mm	200	235	250	300
中心高度	立式位置	mm	160	210	255	310
總高度		mm	305	380	465	560
中心孔直徑		mm	?100^H7	?120^H7	?180^H7	?220^H7
貫穿孔徑		mm	?100	?120	?180	?220
工作臺T型槽寬度		mm	12^H7	14^H7	14^H7	18^H7
導塊寬度		mm	18^h7	18^h7	18^h7	18^h7
小設定單位		deg.	0.001°	0.001°	0.001°	0.001°
分度精度		sec.	20"	20"	20"	20"
重覆精度		sec.	4"	4"	4"	4"
伺服馬達 (廠牌可依需求指定)	FANUC		αiF 8	αiF 12	αiF 12	αiF 12
	MITSUBISHI		HF/HG-154S	HF/HG-204S	HF/HG-204S	HF/HG-204S
	SIEMENS		1FK7063	1FK7083	1FK7083	1FK7083
	HEIDENHAIN		QSY116E	QSY155B	QSY155B	QSY155B
總減速比			1/120	1/120	1/180	1/180
盤面更高轉速		r.p.m	25	25	16.6	16.6
容許旋轉扭矩		N.m (kgf.m)	568(58)	784(80)	1715(175)	2508(256)
使用壓力(鎖緊方式)		kg/cm²	35 (Hyd.)	35 (Hyd.)	35 (Hyd.)	35 (Hyd.)
夾緊扭矩		N.m (kgf.m)	686(70)	1176(120)	1764(180)	2450(250)
容許工件載重	立式安裝時	kg	200	225	240	320
	臥式安裝時	kg	640	750	800	960
	使用尾座時	kg	400	450	480	640
容許切削負載力矩 (轉盤夾緊時)	F軸向力	N (kgf)	25000 (2551)	30000 (3061)	35000 (3571)	40000 (4081)
	FxL徑向力	N.m (kgf.m)	686 (70)	1176 (120)	1764 (180)	2450 (250)
	FxL傾斜力矩	N.m (kgf.m)	3200 (326)	4000 (408)	5000 (510)	8000 (816)
容許負載慣性矩	J=W.D²/8	kg.m² (kg.cm.sec²)	5.2 (53.08)	9.6 (97.96)	16 (163.2)	30(306)
旋臺重量(不含伺服馬達)		kg	100	180	270	400
